不锈钢带座外球面轴承

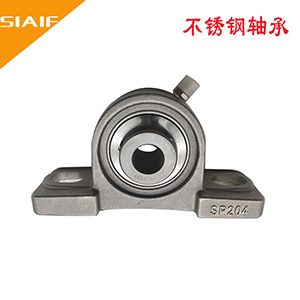

不锈钢带座外球面轴承 SUCP205

产品名称: SIAIF不锈钢带座外球面轴承 SUCP205
类型:不锈钢带座外球面轴承 品牌:SIAIF轴承
型号:SUCP205 厚度(mm):70.5
内径d:25 外径D:139.5

江苏鲁岳轴承制造有限公司 咨询热线:18626312666

SIAIF不锈钢带座外球面轴承SUCP205详细信息
不锈钢带座外球面轴承图纸


尺寸 - UCP 205  尺寸 - UCP 205尺寸 - UCP 205

尺寸

d

25 mm

内径
d1

33.7 mm

内圈肩部直径
A

38 mm

底座宽度
A1

23 mm

Top width
B

34 mm

内圈宽度
B4

5.5 mm

锁定扣侧面到螺纹中心距离
H

36.5 mm

球面轴承座中央高度
H1

16 mm

Foot height
H2

70.5 mm

总高度
J

105 mm

联接螺栓之间的距离
J

max.110 mm

Distance between attachment bolts
J

min.100 mm

Distance between attachment bolts
L

139.5 mm

总长度
N

13 mm

Diameter of attachment bolt hole
N1

18 mm

Length of attachment bolt hole
s1

19.7 mm

锁定扣侧面到滚道中心的距离
螺纹孔
RG

1/4-28 UNF

Housing thread for the grease fitting
R1

1.5 mm

Axial position of the housing thread
Rα

45 °

Angular position of the housing thread
油嘴
DN

6.6 mm

油嘴的顶部球体直径
SWN

7.94 mm

油嘴的六角尺寸
GN

1/4-28 UNF

油嘴螺纹

数据计算

基本额定动载C

14 kN

基本额定静载C0

7.8 kN

疲劳载荷限值Pu

0.335 kN

极限转速

5 850 r/min

带 h6轴公差

质量

Mass bearing unit

0.76 kg

安装信息

沉头螺钉螺纹G2

M6x1

螺钉的六角扳手尺寸

3.05 mm

推荐螺钉的拧紧力矩

N·m

Recommended diameter for attachment bolts, mmG

10 mm

Recommended diameter for attachment bolts, inchG

0.375 in

包含的产品

轴承座

P 205

轴承UC205


SIAIF不锈钢带座外球面轴承 SUCP205 详细参数


耐高温轴承选江苏鲁岳轴承制造有限公司,SIAIF耐高温轴承厂家主要生产耐高温轴承、不锈钢轴承、不锈钢带座外球面轴承SUCP205,SIAIF不锈钢带座外球面轴承SUCP205产品相关信息:型号:SUCP205,   品牌:SIAIF轴承 ,  类型:不锈钢带座外球面轴承 ,  内径:25mm ,  外径:139.5mm ,  厚度:70.5mm ,  想要更多的了解无锡SIAIF不锈钢带座外球面轴承SUCP205的相关产品信息,可以拨打服务热线 ,我们会为您详细介绍产品的相关服务。

江苏鲁岳轴承制造有限公司生产的SIAIF不锈钢带座外球面轴承 SUCP205 使用范围很广,主要应用于钢厂冶金、玻璃、高炉、喷漆设备、矿山机械、输送机、传输装置、锅炉风机、真空设备、窑炉窑车、机床设备、工程机械、振动筛、汽车、石油、电力、电机等高温作业机械。本公司生产的SIAIF不锈钢带座外球面轴承SUCP205产品价格合理,保证质量,满足客户的产品工艺需求。
