江苏鲁岳轴承制造有限公司生产的耐高温轴承、不锈钢轴承、不锈钢带座外球面轴承 SUCP204,适用于钢厂冶金、锅炉风机、窑炉窑车、液氮设备、喷涂线、输送机、真空镀膜机、机械设备等高温作业机械。
您的位置:首页 > 产品中心
 品牌筛选
不锈钢带座外球面轴承

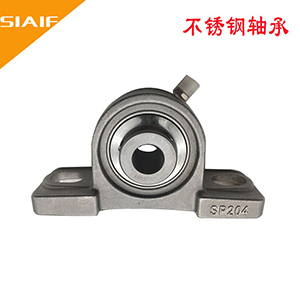

不锈钢带座外球面轴承 SUCP204

产品名称: SIAIF不锈钢带座外球面轴承 SUCP204
类型:不锈钢带座外球面轴承 品牌:SIAIF轴承
型号:SUCP204 厚度(mm):64.5
内径d:20 外径D:127

江苏鲁岳轴承制造有限公司 咨询热线:18626312666

SIAIF不锈钢带座外球面轴承SUCP204详细信息
不锈钢带座外球面轴承图纸


尺寸 - UCP 204尺寸 - UCP 204尺寸 - UCP 204

尺寸

d

20 mm

内径
d1

28.7 mm

内圈肩部直径
A

34 mm

底座宽度
A1

23 mm

Top width
B

31 mm

内圈宽度
B4

mm

锁定扣侧面到螺纹中心距离
H

33.3 mm

球面轴承座中央高度
H1

13.5 mm

Foot height
H2

64.5 mm

总高度
J

95 mm

联接螺栓之间的距离
J

max.100 mm

Distance between attachment bolts
J

min.90 mm

Distance between attachment bolts
L

127 mm

总长度
N

13 mm

Diameter of attachment bolt hole
N1

18 mm

Length of attachment bolt hole
s1

18.3 mm

锁定扣侧面到滚道中心的距离
螺纹孔
RG

1/4-28 UNF

Housing thread for the grease fitting
R1

mm

Axial position of the housing thread
Rα

45 °

Angular position of the housing thread
油嘴
DN

6.6 mm

油嘴的顶部球体直径
SWN

7.94 mm

油嘴的六角尺寸
GN

1/4-28 UNF

油嘴螺纹

数据计算

基本额定动载C

12.7 kN

基本额定静载C0

6.7 kN

疲劳载荷限值Pu

0.285 kN

极限转速

6 500 r/min

带 h6轴公差

质量

Mass bearing unit

0.6 kg

安装信息

沉头螺钉螺纹G2

M6x1

螺钉的六角扳手尺寸

3.05 mm

推荐螺钉的拧紧力矩

N·m

Recommended diameter for attachment bolts, mmG

10 mm

Recommended diameter for attachment bolts, inchG

0.375 in

包含的产品

轴承座

P204

轴承UC204


SIAIF不锈钢带座外球面轴承 SUCP204 详细参数


耐高温轴承选江苏鲁岳轴承制造有限公司,SIAIF耐高温轴承厂家主要生产耐高温轴承、不锈钢轴承、不锈钢带座外球面轴承SUCP204,SIAIF不锈钢带座外球面轴承SUCP204产品相关信息:型号:SUCP204,   品牌:SIAIF轴承 ,  类型:不锈钢带座外球面轴承 ,  内径:20mm ,  外径:127mm ,  厚度:64.5mm ,  想要更多的了解无锡SIAIF不锈钢带座外球面轴承SUCP204的相关产品信息,可以拨打服务热线 ,我们会为您详细介绍产品的相关服务。

江苏鲁岳轴承制造有限公司生产的SIAIF不锈钢带座外球面轴承 SUCP204 使用范围很广,主要应用于钢厂冶金、玻璃、高炉、喷漆设备、矿山机械、输送机、传输装置、锅炉风机、真空设备、窑炉窑车、机床设备、工程机械、、输送设备、颗粒机、振动筛、汽车、石油、电力、电机、风电设备等高温作业机械。本公司生产的SIAIF不锈钢带座外球面轴承SUCP204产品价格合理,保证质量,满足客户的产品工艺需求。
