铸钢滑块外球面轴承座

铸钢滑块外球面轴承座 UCT204ZG

产品名称: SIAIF铸钢滑块外球面轴承座 UCT204ZG
类型:铸钢滑块外球面轴承座 品牌:SIAIF轴承
型号:UCT204ZG 厚度(mm):89
内径d:20 外径D:94

江苏鲁岳轴承制造有限公司 咨询热线:18626312666

SIAIF铸钢滑块外球面轴承座UCT204ZG详细信息

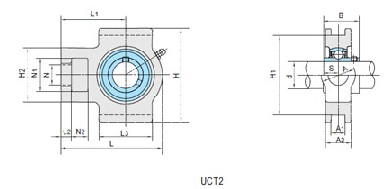

铸钢滑块外球面轴承座图纸

带嵌入式球轴承、定位紧定螺钉锁定和加长内圈的 JIS 标准滑块式铸铁单元

滑块式球轴承单元包含一个安装在灰铸铁轴承座内,基于密封深沟球轴承的嵌入式轴承。 它们通常安装在调紧框架内,内圈两侧加长,通过拧紧内圈上的两个紧定螺钉锁定,便于安装。 采用名称后缀 /H 的单元其定位螺钉之间的分离角为 120°,这样增加了稳定性,改善了载荷平衡。

  • 适合交替方向旋转;快速方便安装在轴上;可承受初始静态不对中;使用寿命长;降低噪声和振动级别


Compliance with standard

JIS

特定用途

用于物料输送应用

Material, housing

铸钢

Sealing, bearing

两侧密封件和抛油环

Sealing type, bearing

触点

Sealing, unit

不带

Coating

不带


尺寸 - UCT 204尺寸 - UCT 204

尺寸

d

20 mm

孔径
d1

28.7 mm

内圈肩部直径
A

32 mm

总宽度
A1

12 mm

导向槽宽度
A2

21 mm

带有定位槽的凸缘宽度
A5

20.5 mm

端盖突出
B

31 mm

内圈宽度
B4

mm

锁定装置侧面到螺纹中心距离
H

89 mm

总高度
H1

76 mm

导向槽底面之间的距离
H2

51 mm

附加端高度
L

94 mm

总长度
L1

61 mm

附加端面到球面轴承座直径中心线的距离
L2

10 mm

附加端的长度
L3

51 mm

导向槽长度
N

19 mm

联接螺栓孔的直径
N1

16 mm

附加槽长度
N2

32 mm

附加槽高度
s1

18.3 mm

锁定装置侧面到滚道中心距离
螺纹孔
RG

1/4-28 UNF

油嘴的轴承座螺纹
R1

mm

轴承座螺纹的轴向位置
Rα

30 °

轴承座螺纹的角向位置
油嘴
DN

6.6 mm

油嘴的顶部球面直径
SWN

7.94 mm

油嘴的六角尺寸
GN

1/4-28 UNF

油嘴螺纹

数据计算

基本额定动负荷C

12.7 kN

基本额定静载荷C0

6.7 kN

疲劳载荷限值Pu

0.285 kN

极限转速

6 500 r/min

带 h6轴公差

质量

轴承单元质量

0.7 kg

安装信息

定位螺钉G2

M6x1

用于紧定螺钉的六角扳手尺寸

3.05 mm

推荐的固定螺钉拧紧力矩

Nm

包含的产品

轴承座

T 204 ZG

轴承

UC 204


SIAIF铸钢滑块外球面轴承座 UCT204ZG 详细参数


铸钢滑块外球面轴承座选江苏鲁岳高温轴承制造有限公司,SIAIF耐高温轴承厂家主要生产耐高温轴承、不锈钢轴承、无油轴承、自润滑轴承、免维护轴承铸钢滑块外球面轴承座UCT204ZG,SIAIF铸钢滑块外球面轴承座UCT204ZG产品相关信息:型号:UCT204ZG,   品牌:SIAIF轴承 ,  类型:铸钢滑块外球面轴承座 ,  内径:20mm ,  外径:94mm ,  厚度:89mm ,  想要更多的了解无锡SIAIF铸钢滑块外球面轴承座UCT204ZG的相关产品信息,可以拨打服务热线 ,我们会为您详细介绍产品的相关服务。

江苏鲁岳高温轴承制造有限公司生产的SIAIF铸钢滑块外球面轴承座 UCT204ZG 使用范围很广,主要应用于钢厂冶金、玻璃、锅炉、喷漆设备、矿山机械、输送机、颗粒机、农机设备、传输装置、高速风机、真空设备、窑炉窑车、机床设备、工程机械、输送设备、颗粒机、振动筛、汽车、石油、电力、电机、风电设备等高温作业机械。本公司生产的SIAIF铸钢滑块外球面轴承座UCT204ZG产品价格合理,保证质量,满足客户的产品工艺需求。
