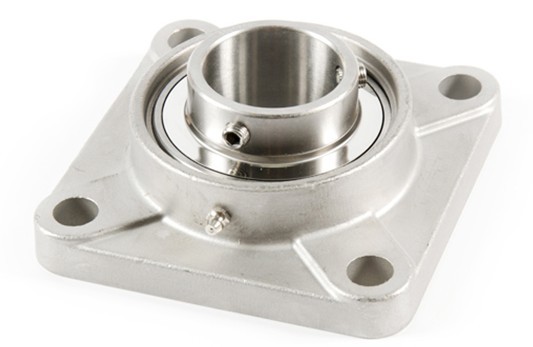

带座方形外球面轴承座UCF系列


undefined
  带座外球面轴承是将滚动轴承与轴承座结合在一起的一种轴承单元。大部分外球面轴承都是将外径做成球面,与带有球状内孔的轴承座安装在一起,结构形式多样,通用性和互换性好。

  同时,此类轴承在设计上也具有一定调心性,易于安装,具有双重结构的密封装置,可以在恶劣的环境下工作。轴承座一般是采用铸造成型。常用座有立式座(P)、方形座(F)、凸台方形座(FS)、凸台圆形座(FC)、菱形座(FL)、环形座(C)、滑块座等(T)。

undefined

品名 Dimensions(mm/in.) 螺栓尺寸mm/in. 轴承型号 外座型号 重量(KG)
d a e i g l s z t B n
UCF201 12 86 64 15 12 25.5 12 33.3 37.5 31 12.7 M10 UC201 F201 0.59
UCF202 15 86 64 15 12 25.5 12 33.3 37.5 31 12.7 M10 UC202 F202 0.58
UCF203 17 86 64 15 12 25.5 12 33.3 37.5 31 12.7 M10 UC203 F203 0.57
UCF204 20 86 64 15 12 25.5 12 33.3 37.5 31 12.7 M10 UC204 F204 0.55
UCF205 25 95 70 16 14 27 12 35.8 40 34.1 14.3 M10 UC205 F205 0.73
UCF206 30 108 83 18 14 31 12 40.2 44.5 38.1 15.9 M10 UC206 F206 1.02
UCF207 35 117 92 19 16 34 14 44.4 48.5 42.9 17.5 M12 UC207 F207 1.33
UCF208 40 130 102 21 16 36 16 51.2 55.5 49.2 19 M14 UC208 F208 1.67
UCF209 45 137 105 22 18 38 16 52.2 56.5 49.2 19 M14 UC209 F209 2
UCF210 50 143 111 22 18 40 16 54.6 59.5 51.6 19 M14 UC210 F210 2.32
UCF211 55 162 130 25 20 43 19 58.4 63 55.6 22.2 M16 UC211 F211 3.12
UCF212 60 175 143 29 20 48 19 68.7 73.5 65.1 25.4 M16 UC212 F212 3.95
UCF213 65 187 149 30 22 50 19 69.7 74.5 65.1 25.4 M16 UC213 F213 4.81
UCF214 70 193 152 31 22 54 19 75.4 81.5 74.6 30.2 M16 UC214 F214 5.42
UCF215 75 200 159 34 22 56 19 78.5 83.5 77.8 33.3 M16 UC215 F215 5.94
UCF216 80 208 165 34 22 58 23 83.3 88.5 82.6 33.3 M20 UC216 F216 6.94
UCF217 85 220 175 36 24 63 23 87.6 92.6 85.7 34.1 M20 UC217 F217 8.67
UCF218 90 235 187 40 24 68 23 96.3 101.5 96 39.7 M20 UC218 F218 10.62
