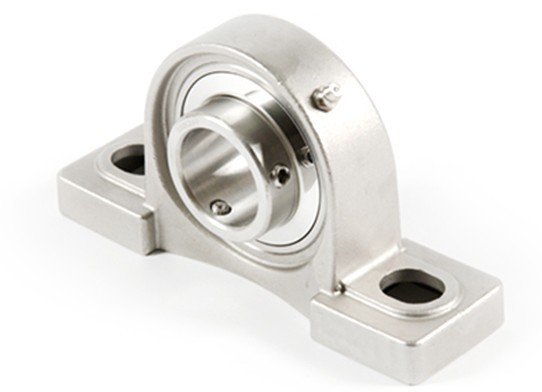

带座立式外球面轴承座UCP系列



undefined


带座立式外球面轴承座UCP系列


  带座外球面轴承是将滚动轴承与轴承座结合在一起的一种轴承单元。大部分外球面轴承都是将外径做成球面,与带有球状内孔的轴承座安装在一起,结构形式多样,通用性和互换性好。

  同时,此类轴承在设计上也具有一定调心性,易于安装,具有双重结构的密封装置,可以在恶劣的环境下工作。轴承座一般是采用铸造成型。常用座有立式座(P)、方形座(F)、凸台方形座(FS)、凸台圆形座(FC)、菱形座(FL)、环形座(C)、滑块座等(T)。

undefined

型号 尺寸(mm/in.) 螺栓尺寸 mm/in. 轴承 型号. 外壳 型号 重量(kg)
d h a e b s1 s2 g w t B n
UCP201 12 30.2 127 95 38 13 19 14 62 44.5 31 12.7 M10 UC201 P201 0.65
UCP202 15 30.2 127 95 38 13 19 14 62 44.5 31 12.7 M10 UC202 P202 0.64
UCP203 17 30.2 127 95 38 13 19 14 62 44.5 31 12.7 M10 UC203 P203 0.63
UCP204 20 33.3 127 95 38 13 19 14 65 44.5 31 12.7 M10 UC204 P204 0.64
UCP205 25 36.5 140 105 38 13 19 15 71 48 34.1 14.3 M10 UC205 P205 0.76
UCP206 30 42.9 160 121 44 17 20 17 84 53 38.1 15.9 M14 UC206 P206 1.2
UCP207 35 47.6 167 127 48 17 20 18 93 59.5 42.9 17.5 M14 UC207 P207 1.46
UCP208 40 49.2 184 137 54 17 20 18 100 69 49.2 19 M14 UC208 P208 1.86
UCP209 45 54 190 146 54 17 20 20 106 69 49.2 19 M14 UC209 P209 2.06
UCP210 50 57.2 206 159 60 20 23 21 113 74.5 51.6 19 M16 UC210 P210 2.61
UCP211 55 63.5 219 171 60 20 23 23 125 76 55.6 22.2 M16 UC211 P211 3.23
UCP212 60 69.8 241 184 70 20 23 25 138 89 65.1 25.4 M16 UC212 P212 4.4
UCP213 65 76.2 265 203 70 25 28 27 150 89 65.1 25.4 M20 UC213 P213 5.35
UCP214 70 79.4 266 210 72 25 28 27 156 98 74.6 30.2 M20 UC214 P214 5.86
UCP215 75 82.6 275 217 74 25 28 28 162 99 77.8 33.3 M20 UC215 P215 6.45
UCP216 80 88.9 292 232 78 25 28 30 174 109 82.6 33.3 M20 UC216 P216 7.86
UCP217 85 95.2 310 247 83 25 28 32 185 113.2 85.7 34.1 M20 UC217 P217 9.56
UCP218 90 101.6 327 262 88 27 30 33 198 123 96 39.7 M22 UC218 P218 11.59
UCP220 100 115 380 308 95 30 36 40 225   108 42 M24 UC220 P220 16
