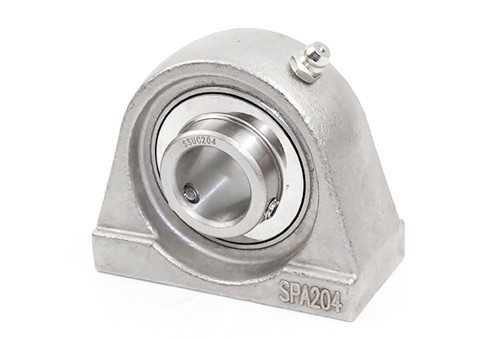

带座外球面轴承UCPA系列


带座外球面轴承是将滚动轴承与轴承座结合在一起的一种轴承单元。大部分外球面轴承都是将外径做成球面,与带有球状内孔的轴承座安装在一起,结构形式多样,通用性和互换性好。

同时,此类轴承在设计上也具有一定调心性,易于安装,具有双重结构的密封装置,可以在恶劣的环境下工作。轴承座一般是采用铸造成型。常用座有立式座(P)、方形座(F)、凸台方形座(FS)、凸台圆形座(FC)、菱形座(FL)、环形座(C)、滑块座等(T)。

品名 外观尺寸(mm/in.) 螺栓尺寸mm/in. 轴承型号 外座型号 重量(KG)
d h a e b s g i w b n
UCPA201 12 30.2 76 52 40 M10 11 15 62 31 12.7 M10 UC201 PA201 0.63
UCPA202 15 1-3/16 3 2-3/64 1-9/6 M10 7/16 19/32 2-7/16 1.2205 0.5 M10 UC202 PA202 0.62
UCPA203 17 1-3/16 3 2-3/64 1-9/6 M10 43297 19/32 2-7/16 1.2205 0.5 M10 UC203 PA203 0.61
UCPA204 20 1-3/16 3 2-3/64 1-9/6 M10 43297 19/32 2-7/16 1.2205 0.5 M10 UC204 PA204 0.589
UCPA205 25 36.5 84 56 38 M10 12 15 72 34.1 14.3 M10 UC205 PA205 0.756
UCPA206 30 42.9 94 66 50 M14 12 18 84 38.1 15.9 M14 UC206 PA206 1.116
UCPA207 35 47.6 110 80 55 M14 13 20 95 42.9 17.5 M14 UC207 PA207 1.546
UCPA208 40 49.2 116 84 58 M14 13 20 100 49.2 19 M14 UC208 PA208 1.798
UCPA209 45 54.2 120 90 60 M14 13 25 108 49.2 19 M14 UC209 PA209 2.053
UCPA210 50 57.2 130 94 64 M16 14 25 116 51.6 19 M16 UC210 PA210 2.556
UCPA211 55 63.5 140 104 66 M16 14 25 125 55.6 22.2 M16 UC211 PA211 3.138
UCPA212 60 69.9 150 114 68 M16 15 25 138 65.1 25.4 M16 UC212 PA212 4.12
UCPA213 65 76.2 160 124 70 M16 15 25 150 65.1 25.4 M16 UC213 PA213 4.915
